O que é Laje BubbleDeck?
Estruturas de concreto, principalmente de concreto armado, costumam pesar demais. E quanto mais elas pesam, mais caras, prejudiciais ao meio ambiente, dependentes de manutenção, de difícil resistência e pouca durabilidade elas são. Pensando nisso, pesquisadores trabalham continuamente para encontrar soluções engenhosas para a situação. Nesse contexto, surgiu, em 1990, na Dinamarca, a ideia das Lajes BubbleDeck.

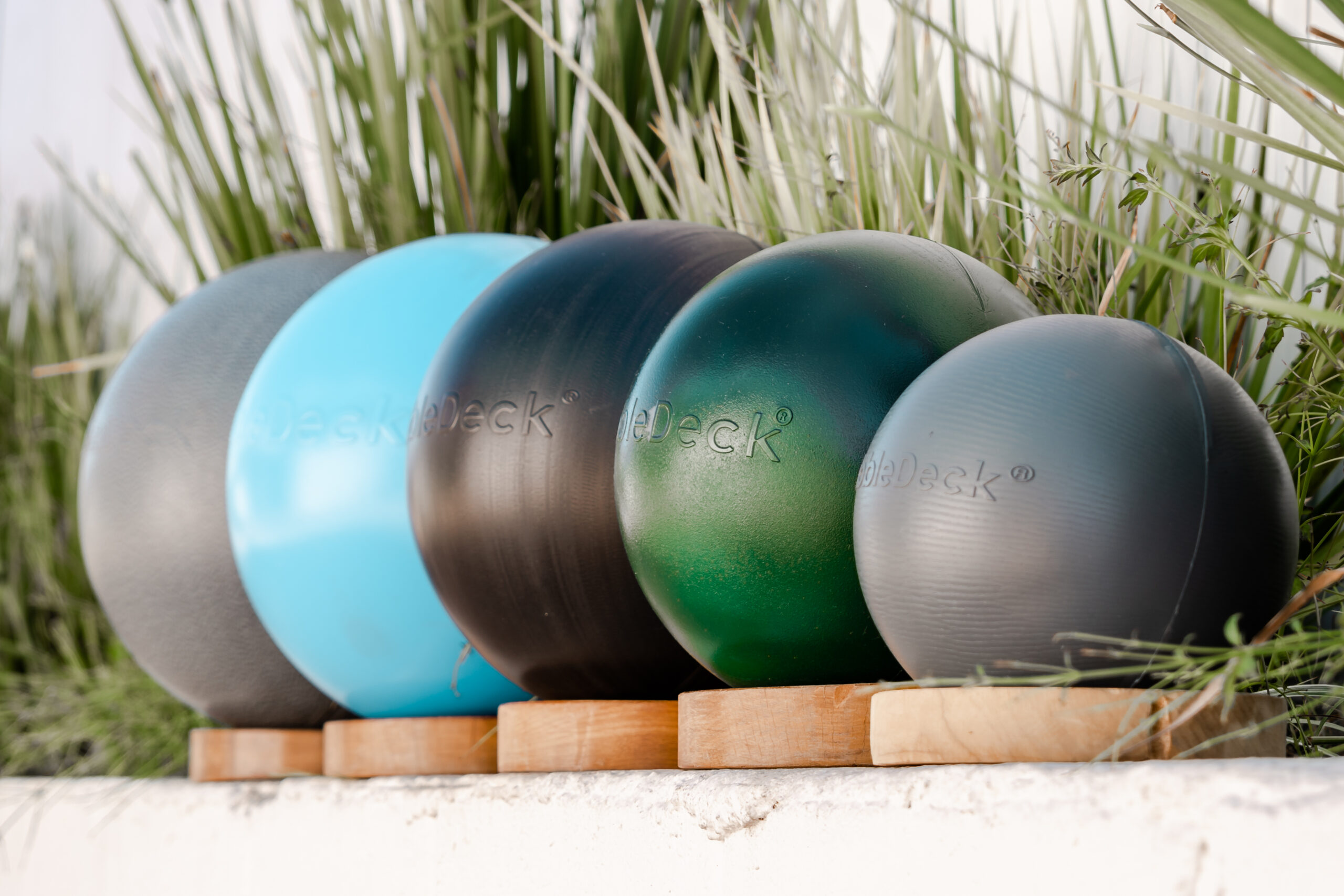

Nesse caso, são usadas esferas ocas para reduzir o peso das estruturas de lajes concretadas. Elas servem de preenchimento no lugar de uma parcela de massa de cimento que seria necessária para completar a forma. Em tese, o BubbleDeck promove uma distribuição uniforme de tensões – ao contrário do que se vê nas lajes nervuradas convencionais, por exemplo -, reduzindo significativamente a carga estrutural, mas mantendo a resistência das peças de forma eficiente.
Detalhamento e Dimensionamento
Vale destacar aqui que o dimensionamento de Laje BubbleDeck deve seguir normas específicas, visando garantir sua integridade estrutural. Uma boa referência é a NBR 6118. Entretanto, deve-se levar em consideração a redução de peso próprio ocasionada pela inclusão das esferas plásticas.
“Freire (2009) apresenta que diversos testes com relação às Lajes BubbleDeck (…), esse sistema apresentou a não ocorrência de perda de capacidade de carga devido às esferas embutidas nas lajes.”– FREIRE, Tamara Carvalho. Estudo comparativo para lajes cogumelo utilizando as tecnologias “bubbledeck” e atex. 2009.
“Segundo o fabricante, o sistema construtivo BubbleDeck tem 60% de resistência ao cisalhamento de uma laje maciça. Desse modo, a região em volta dos pilares deve ser considerada maciça e devem ser utilizadas armaduras de cisalhamento para conseguir resistir a esses esforços cortantes.” – LIMA, Henrique Jorge Nery. Análise experimental da punção de lajes lisas tipo BubbleDeck. 2015.

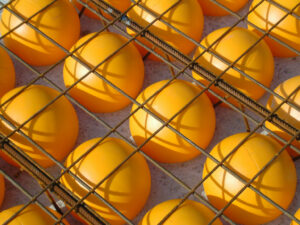

Durante a concretagem, as esferas plásticas são posicionadas entre as armaduras de aço. No visual, fica como uma espécie de “forma perdida”. Então o concreto é lançado, preenchendo os espaços vazios.
Existem três tipos de Lajes BubbleDeck:
- Módulos: Esferas plásticas travadas em treliças metálicas. Ideais para obras de pequeno ou médio porte.
- Painéis Pré-Lajes: Concretados parcialmente na parte inferior do módulo, formando painéis pré-moldados para uso imediato como assoalho. Ideais para obras que demandam velocidade e redução da mão de obra.
- Painéis Acabados: Lajes completamente concretadas, prontas para instalação. Mas ainda não são fabricadas no Brasil.
Como são instaladas as Lajes BubbleDeck nas obras?
Vamos considerar a construção de uma edificação usando painéis de Lajes BubbleDeck. Toda a logística começa com as unidades prontas sendo posicionadas no caminhão na ordem de descarregamento na construção. No local da obra, devem ser estrategicamente posicionados guindastes com certo grau de alcance para içar as peças dos caminhões até o ponto de escoramento metálico.
Com as peças de pré-laje BubbleDeck posicionadas, elas são soltas lateralmente, necessitando por parte da obra de uma armação complementar na ligação entre os painéis. A armação dos capitéis torna-se essencial nesse processo, necessitando de um reforço de armação na região dos pilares. Por último, é feita a concretagem da Laje BubbleDeck. Aliás, detalhe, o formato esférico facilita muito o espalhamento do concreto quando vibrado, evitando casos de segregação.
Quais as vantagens e desvantagens das Lajes BubbleDeck?
Vantagens do Sistema BubbleDeck
- Leveza, permitindo facilidade no transporte e na instalação, reduzindo o tempo de obra.
- Redução de vigas e pilares, permitindo vãos livres maiores e, assim, espaços mais amplos.
- Menor volume de concreto e aço utilizado, diminuindo os custos da obra.
- Layout flexível, podendo ser adaptado a diversos tipos de projetos.
- Alta resistência e vida útil longa.
- Sustentabilidade, com menor emissão de CO2 e menor impacto ambiental.
- Ótimo desempenho térmico e acústico, já que as esferas de plástico contribuem para o conforto ambiental.
Desvantagens do Sistema BubbleDeck
- Baixa familiaridade no mercado brasileiro.
- Falta de normas específicas para o sistema no país.
- Complexidade de projeto, que requer maior detalhamento.
- Necessidade de mão de obra especializada para a instalação.
- Custos iniciais mais altos, em comparação às lajes tradicionais.
Qual o impacto das Lajes BubbleDeck no futuro da construção civil?
O modelo de Laje BubbleDeck apresenta grande potencial de revolucionar a Engenharia. As suas vantagens são significativas e indicam que essa tecnologia tem potencial para transformar o futuro da construção civil. Afinal, trata-se de uma abordagem sustentável, reduzindo o desperdício de concreto, diminuindo o uso de materiais e gerando menos resíduos nas obras.
